Arbeiten auf Augenhöhe mit Shaper und Beck

Ein höhenverstellbarer Arbeitsplatz für Origin, BenchPilot und Workstation

Wie lässt sich das Shaper-System so in die Werkstatt integrieren, dass Arbeitsfläche, Ergonomie, Mobilität und Stauraum sinnvoll zusammenspielen? Aus dieser Aufgabenstellung entstand gemeinsam mit Shaper eine praxisorientierte Arbeitsplatzlösung auf Basis des höhenverstellbaren Supporter Arbeitstisches von Beck Maschinenbau. Das Ergebnis: ein mobiler Arbeitsplatz, dessen Höhe sich flexibel an Anwender und Aufgabe anpassen lässt und der gleichzeitig Platz für Origin, BenchPilot, Workstation, Staubsauger und weiteres Zubehör bietet.

Ergonomie und Ordnung am Shaper-Arbeitsplatz

Die Idee für die Lösung entstand aus dem Wunsch nach einem mobilen und ergonomischen Arbeitsplatz für die Arbeit mit dem Shaper-System.

Origin, BenchPilot und Workstation benötigen ausreichend Arbeitsfläche. Gleichzeitig gehören in der täglichen Anwendung auch Staubsauger, Systainer und weiteres Zubehör dazu. Diese Komponenten sollten nicht lose rund um den Arbeitsplatz stehen, sondern direkt und sinnvoll in die Lösung integriert werden.

Entstanden ist deshalb ein Arbeitsplatz, der zwei Anforderungen miteinander verbindet: eine flexibel einstellbare Arbeitshöhe und ein individuell nutzbares Innenleben.

Die Vorteile auf einen Blick

Stufenlos höhenverstellbar für unterschiedliche Anwender und Arbeitssituationen
Höhenverstellung ohne Strom über ein Fußpedal
Mobil einsetzbar durch vier Lenkrollen
Großzügige Arbeitsfläche für Shaper-Anwendungen
Stauraum direkt am Arbeitsplatz für Staubsauger, Systainer und Zubehör
Individuell gestaltbarer Unterbau
Ergonomische Positionierung von Werkstück und Arbeitsbereich
Robuste Basis für den täglichen Werkstatteinsatz

Anfrage Jetzt individuelle Anfrage versenden.

beck-maschinenbau-supporter-arbeitstisch-shaper-in-der-praxis-8

Der Supporter bildet die höhenverstellbare Basis

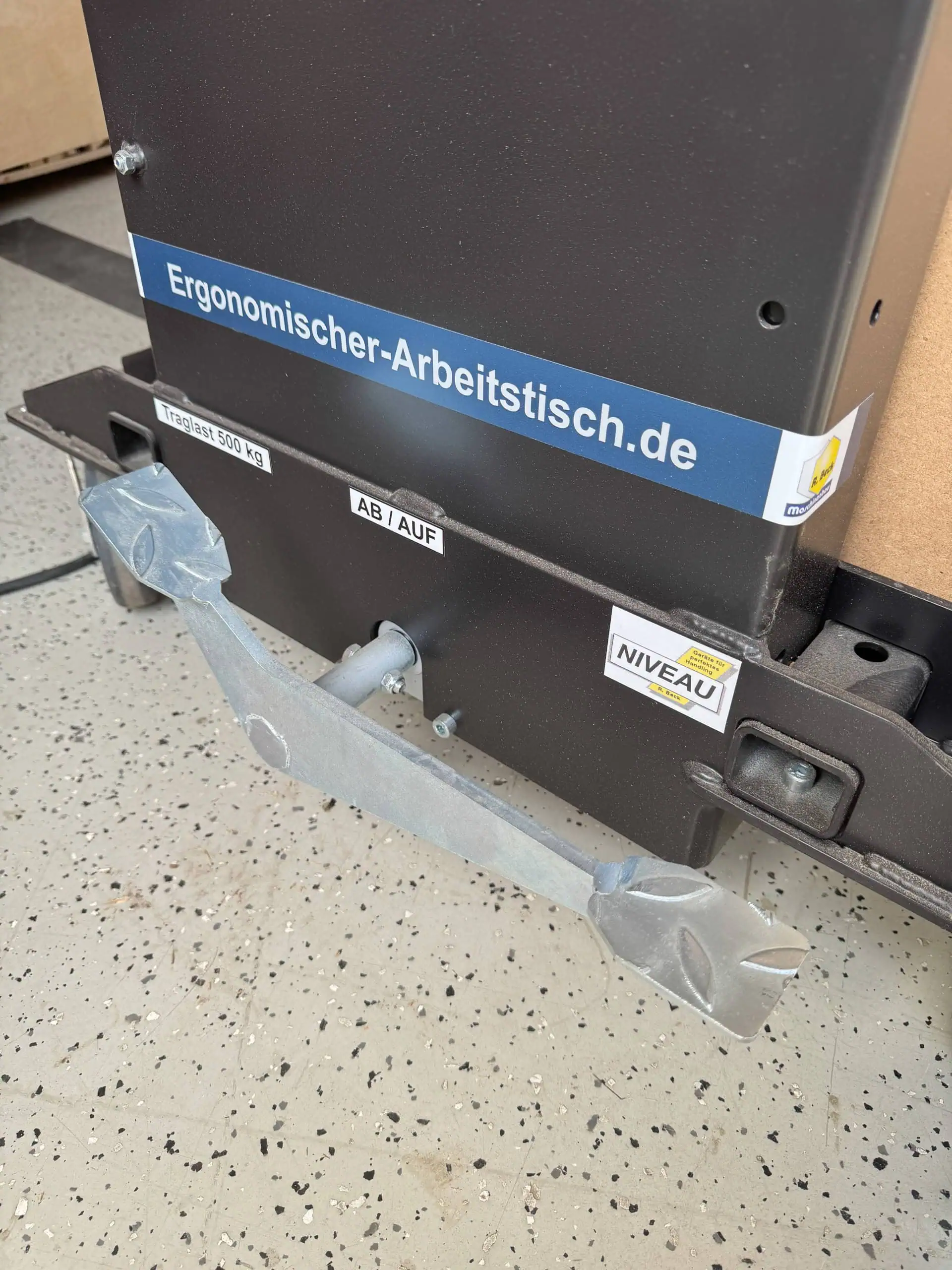

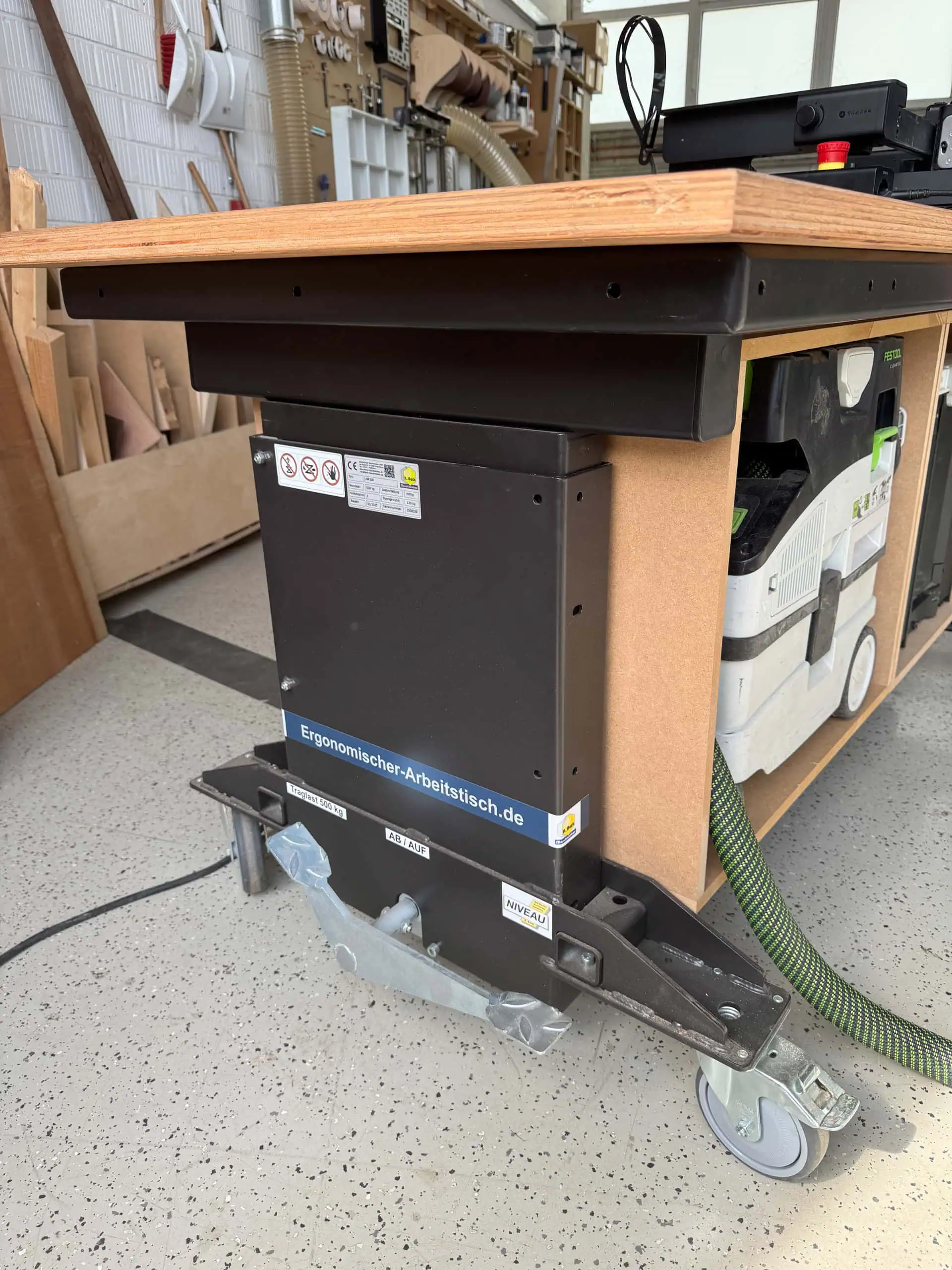

Basis der Lösung ist der Supporter von Beck Maschinenbau. Der Arbeitstisch lässt sich stufenlos per Fußpedal in der Höhe verstellen. Dafür wird kein Stromanschluss benötigt.

Mit einem Verstellbereich von 810 bis 1100 mm kann die Arbeitshöhe schnell an unterschiedliche Anwender und Arbeitssituationen angepasst werden. Die 1600 × 790 mm große Tischplatte bietet ausreichend Fläche für das Shaper-System und das zu bearbeitende Werkstück.

Eine Tragkraft von 500 kg sorgt für eine robuste Basis. Vier Lenkrollen machen den Arbeitsplatz innerhalb der Werkstatt mobil; zwei davon sind feststellbar.

stufenlose Höhenverstellung per Fußpedal
Arbeitshöhe 810–1100 mm
Tischplatte 1600 × 790 mm
Tragkraft 500 kg
vier Lenkrollen, davon zwei feststellbar
Höhenverstellung ohne Strom

#arbeitstisch

Supporter AM 500 + AM 1200

DETAILS

Vom Arbeitstisch zum individuellen Shaper-Arbeitsplatz

Die Besonderheit der Lösung liegt unter der Arbeitsfläche.

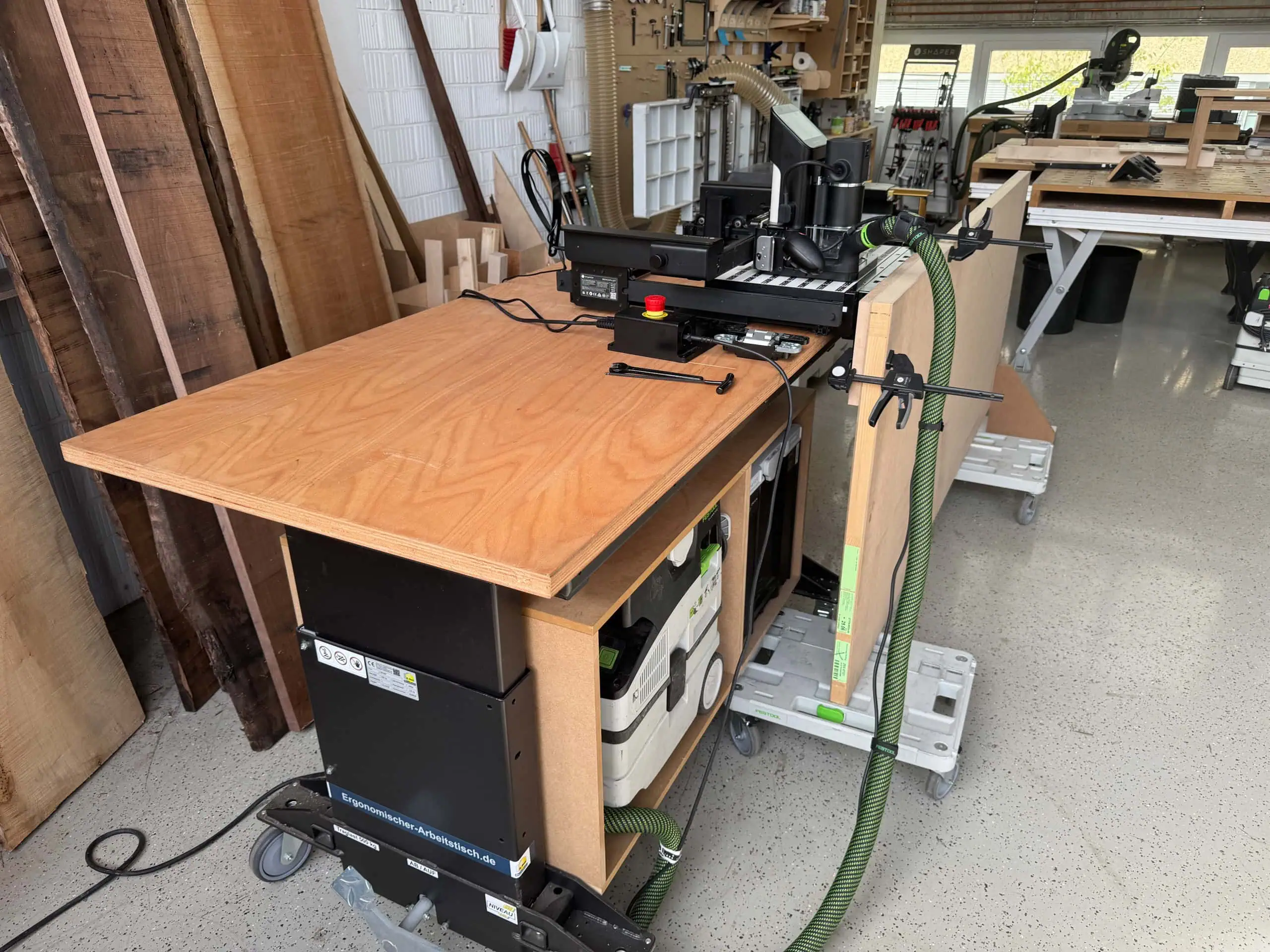

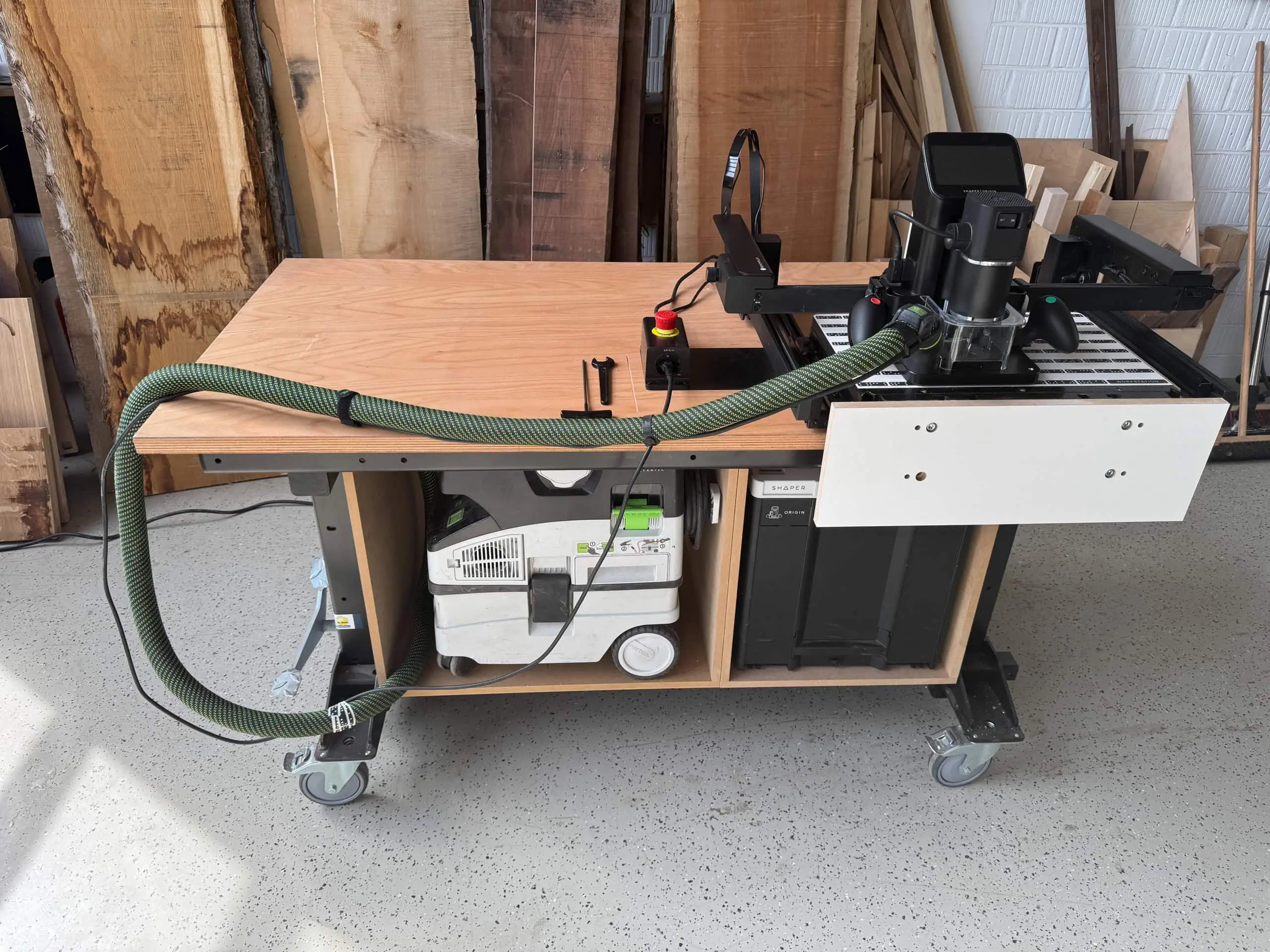

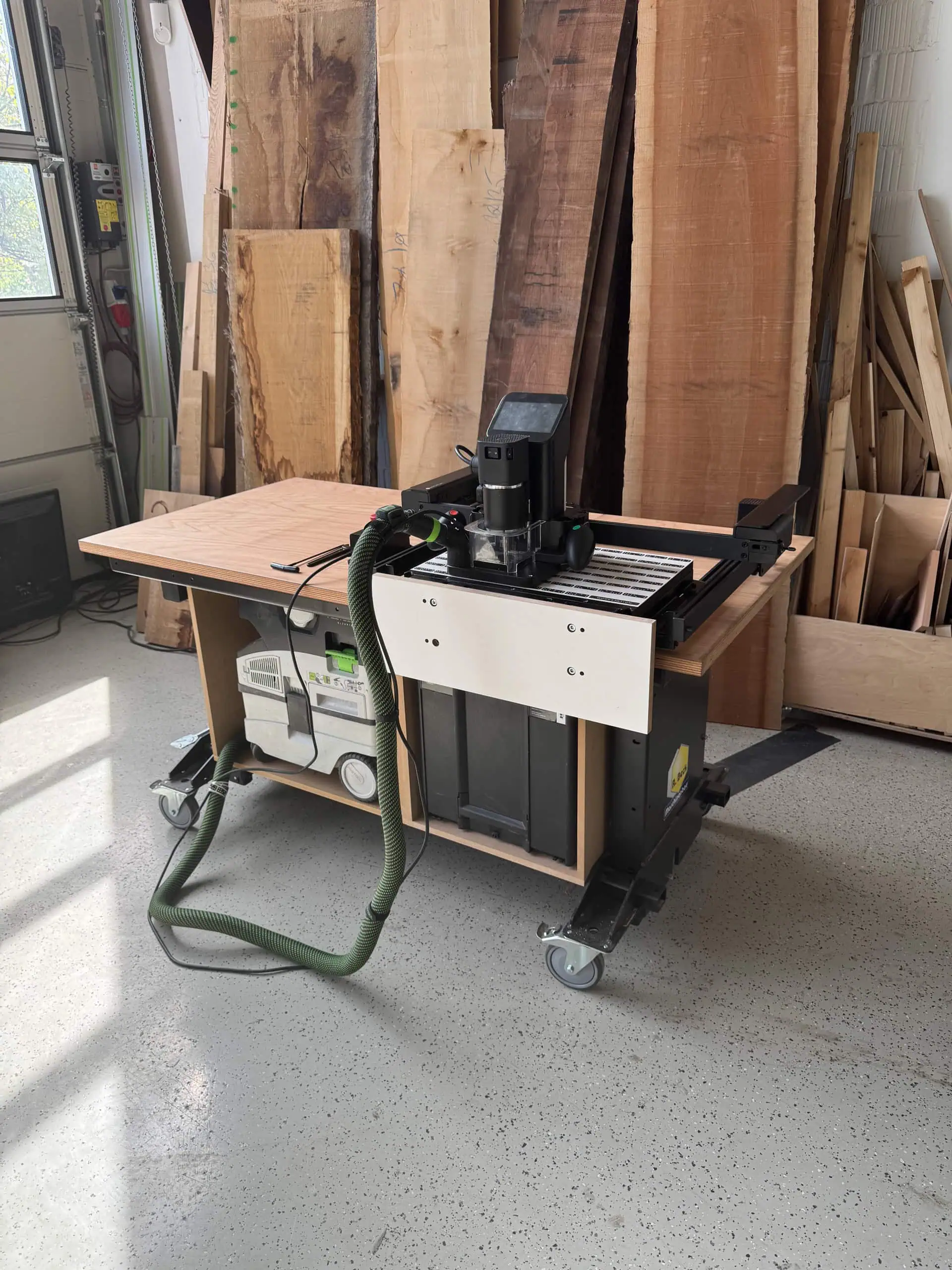

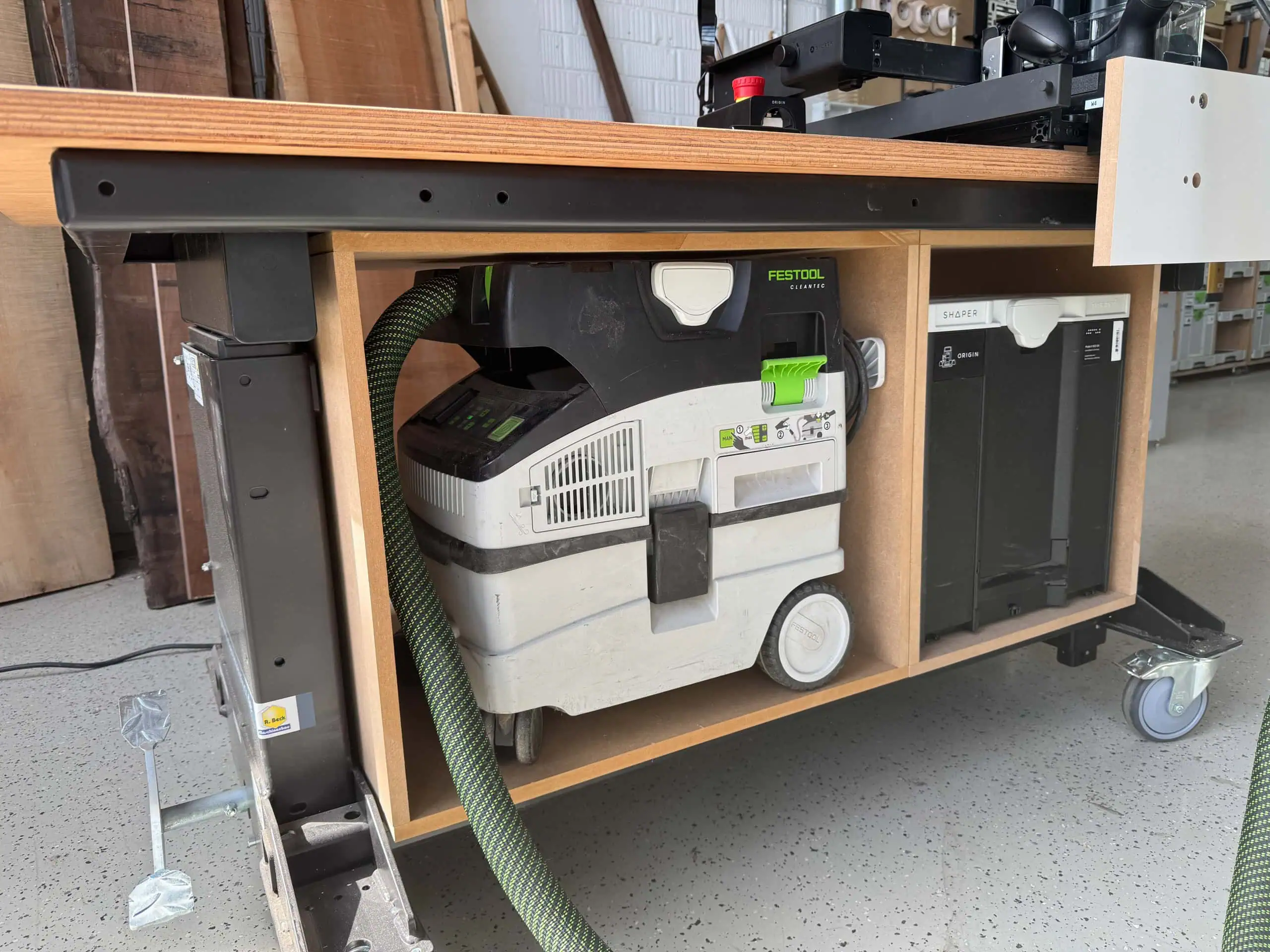

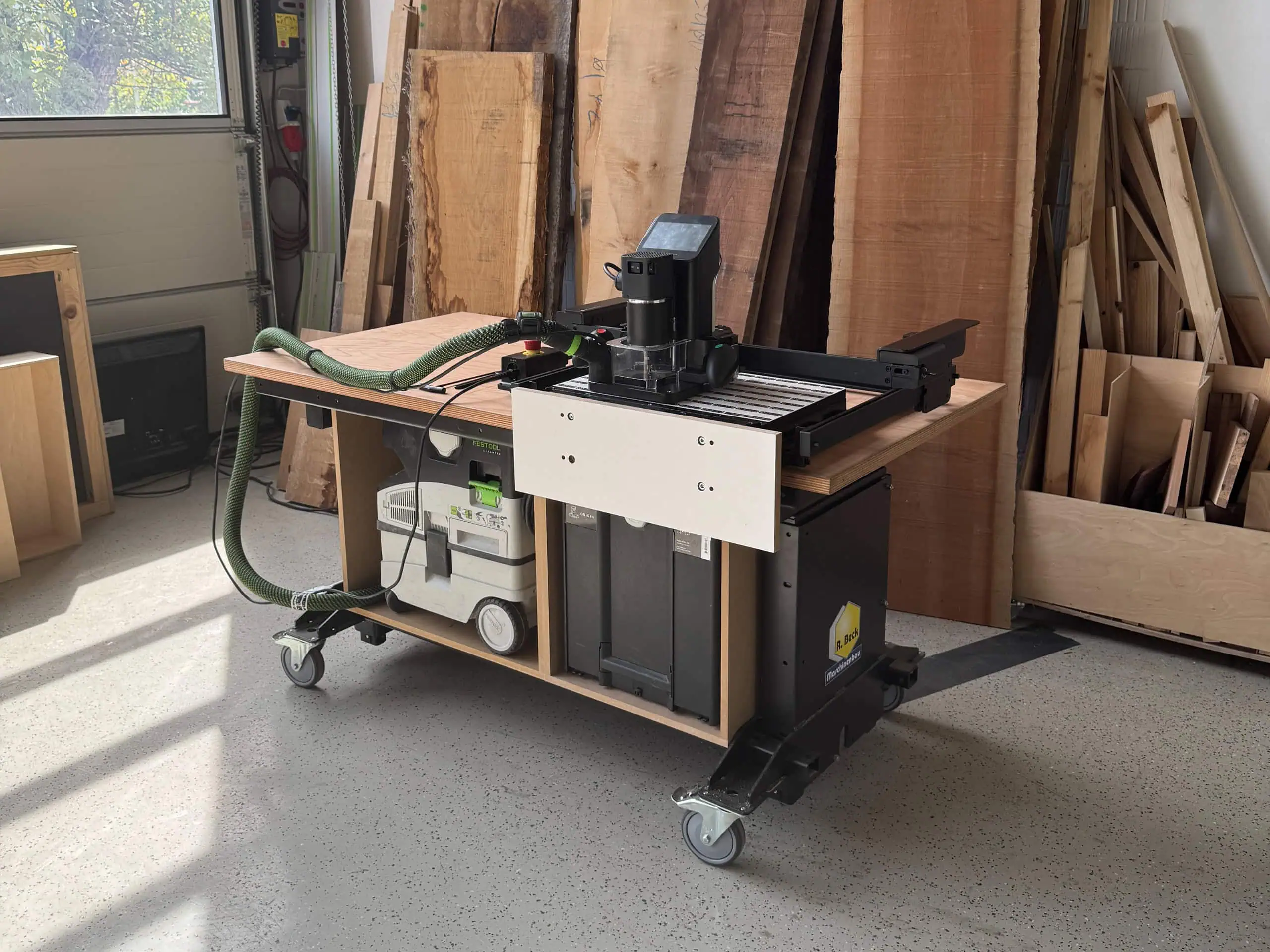

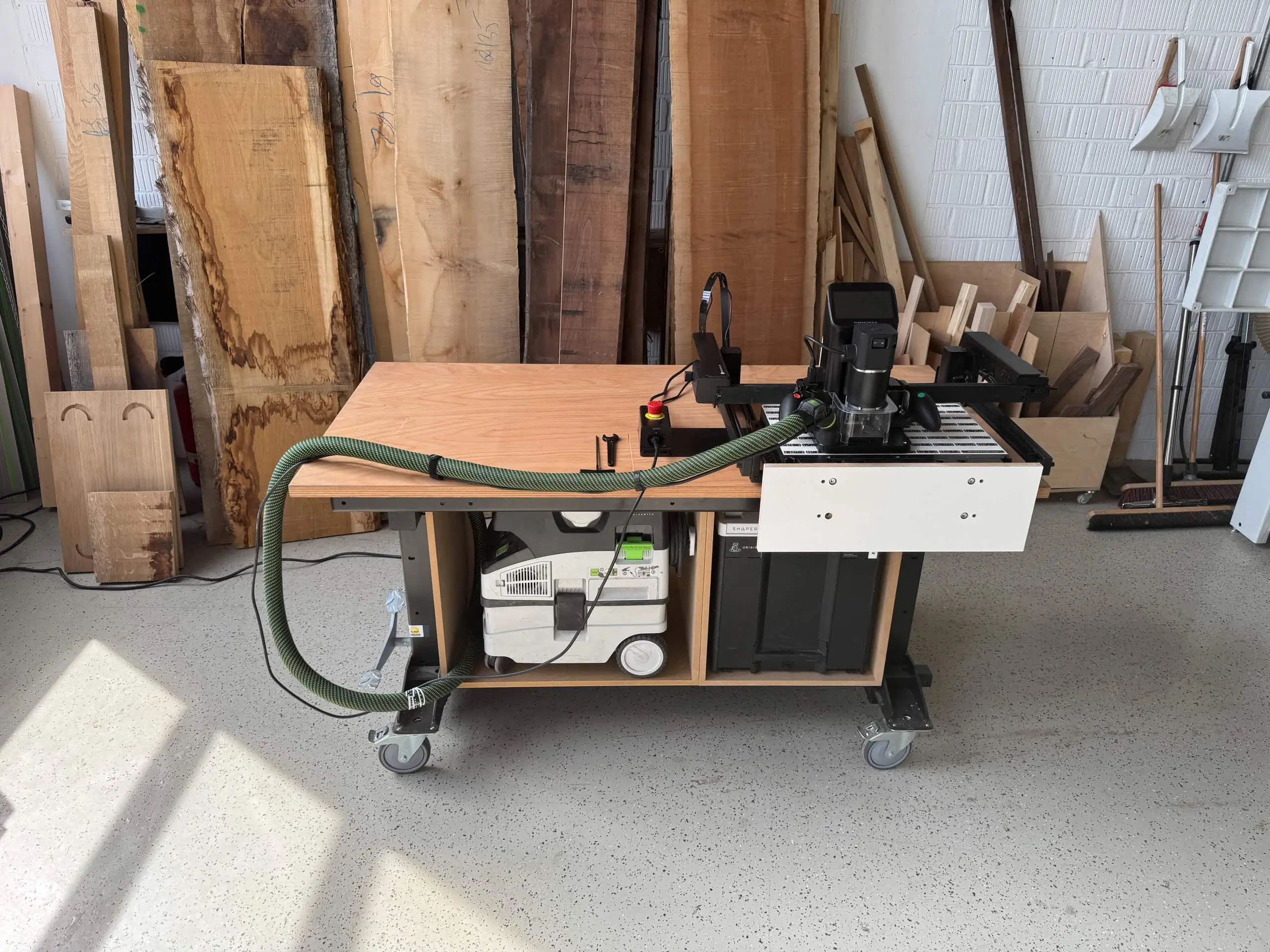

Der Innenbereich wurde so gestaltet, dass die Geräte und das Zubehör des Shaper-Systems direkt am Arbeitsplatz untergebracht werden können. Der Unterbau ist dabei in zwei Bereiche gegliedert: Auf einer Seite findet der Staubsauger Platz, auf der anderen kann beispielsweise die Origin im Systainer verstaut werden.

BenchPilot und Workstation befinden sich direkt auf der Arbeitsplatte und können bei Bedarf wieder abgenommen werden.

Der entscheidende Vorteil: Das Innenleben kann an die eigenen Anforderungen angepasst werden. Schreiner und Tischler können den Unterbau selbst konstruieren und fertigen und beispielsweise Aufteilung, Stauraum oder Abmessungen auf ihre vorhandenen Geräte und persönlichen Arbeitsabläufe abstimmen.

Beck liefert die ergonomische Basis – die Werkstatt gestaltet den Arbeitsplatz passend zur eigenen Anwendung.

In der Praxis: Türband mit Origin und BenchPilot einlassen

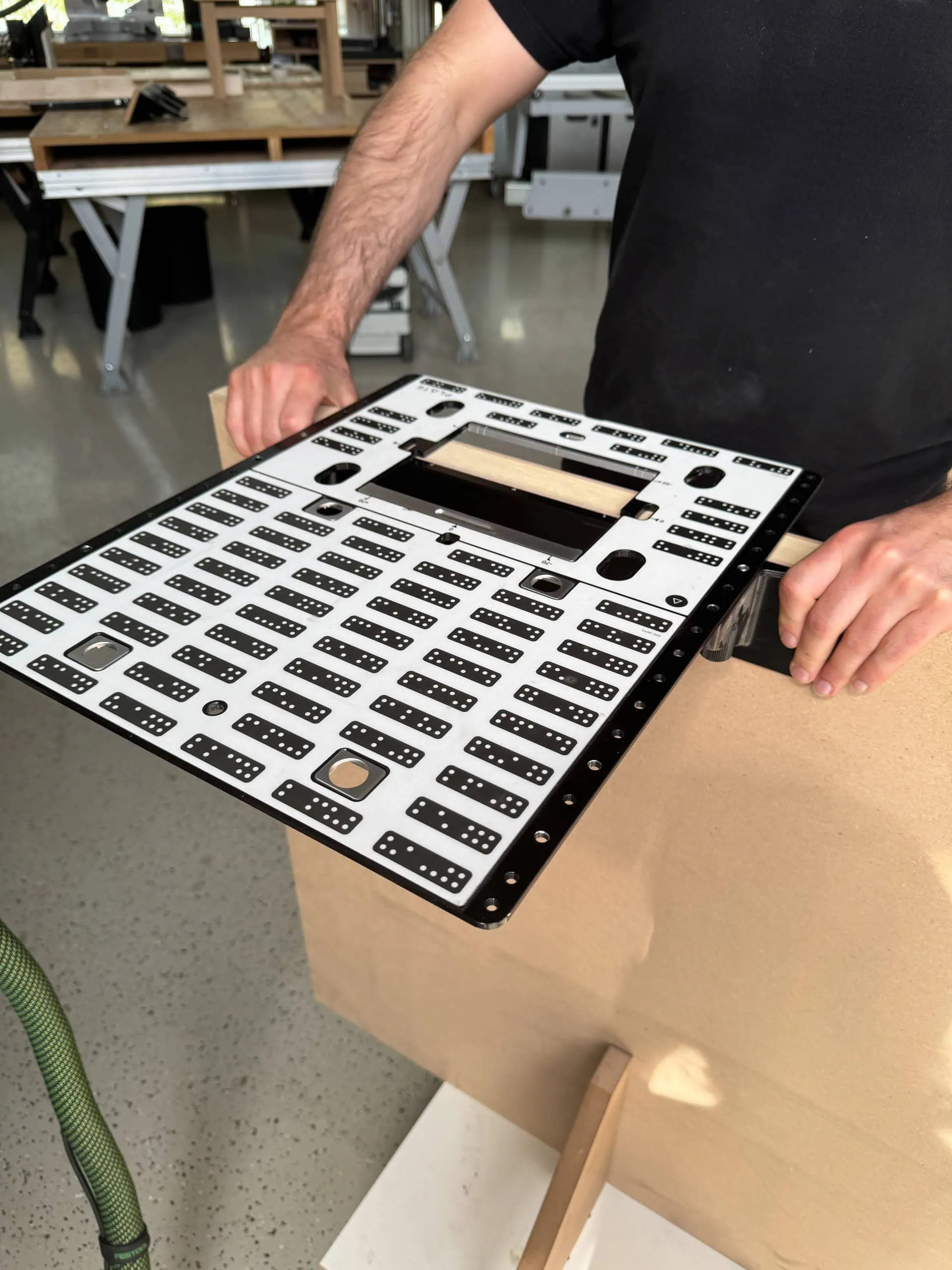

1. Werkstück auf die richtige Höhe bringen

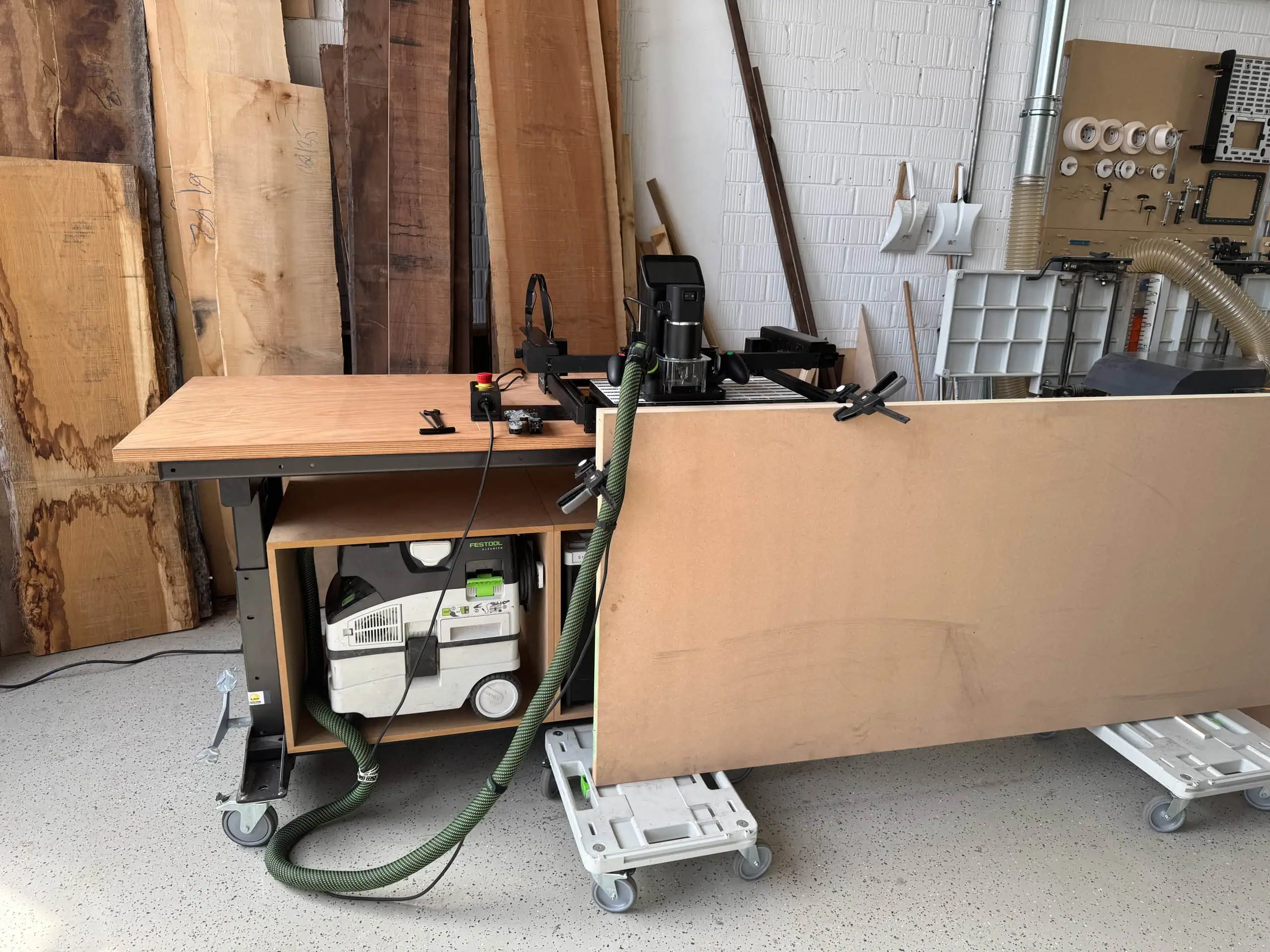

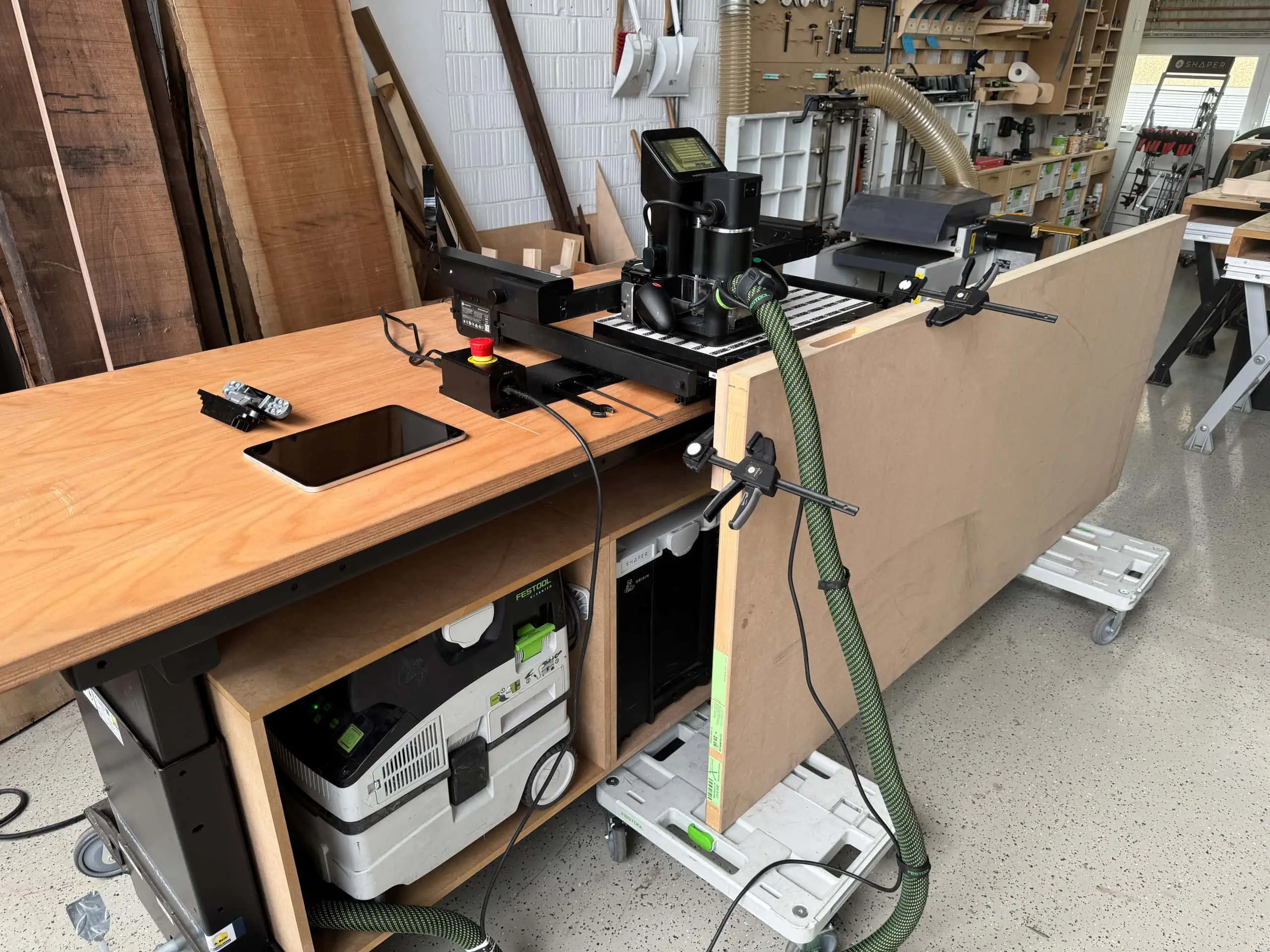

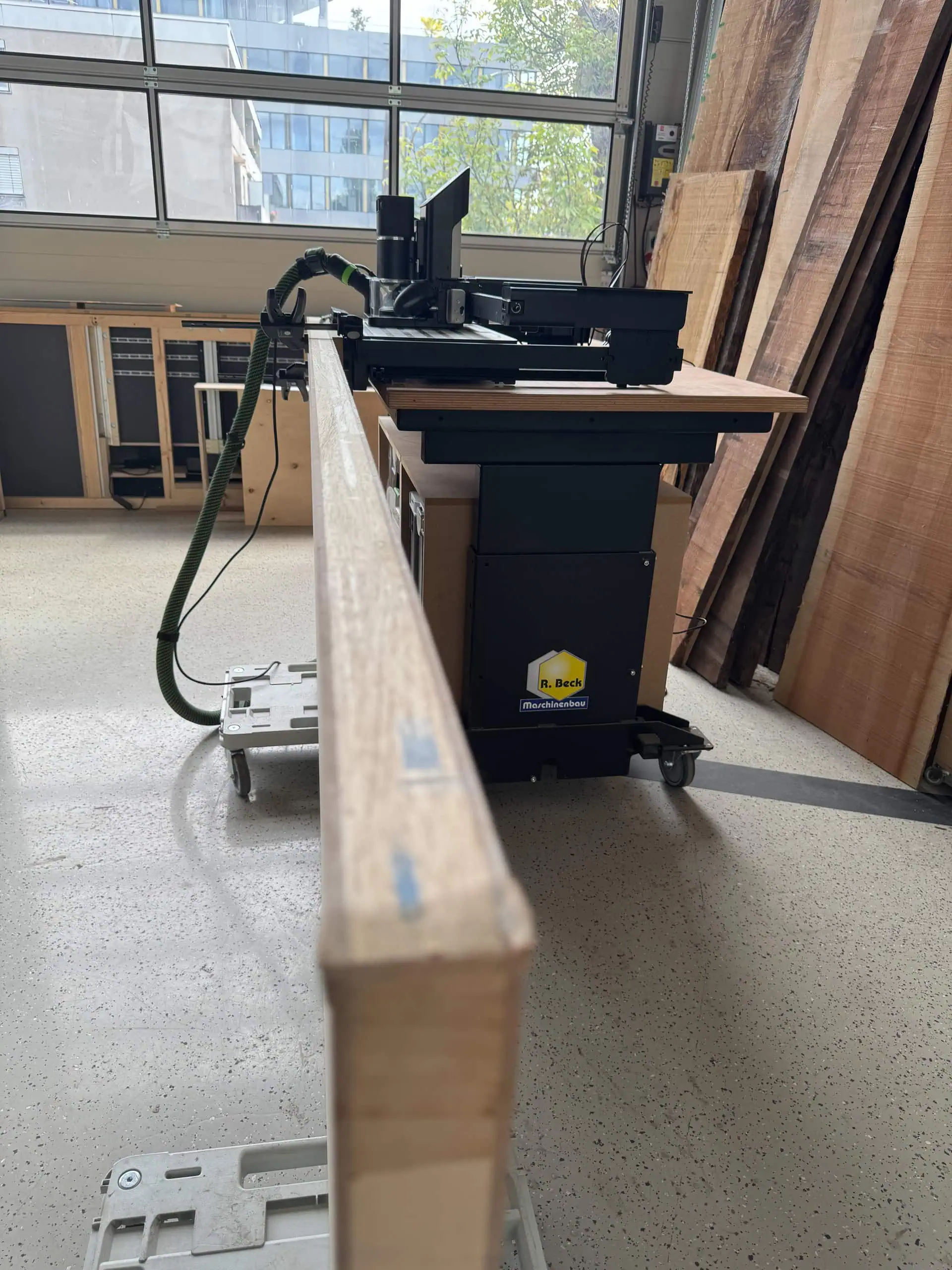

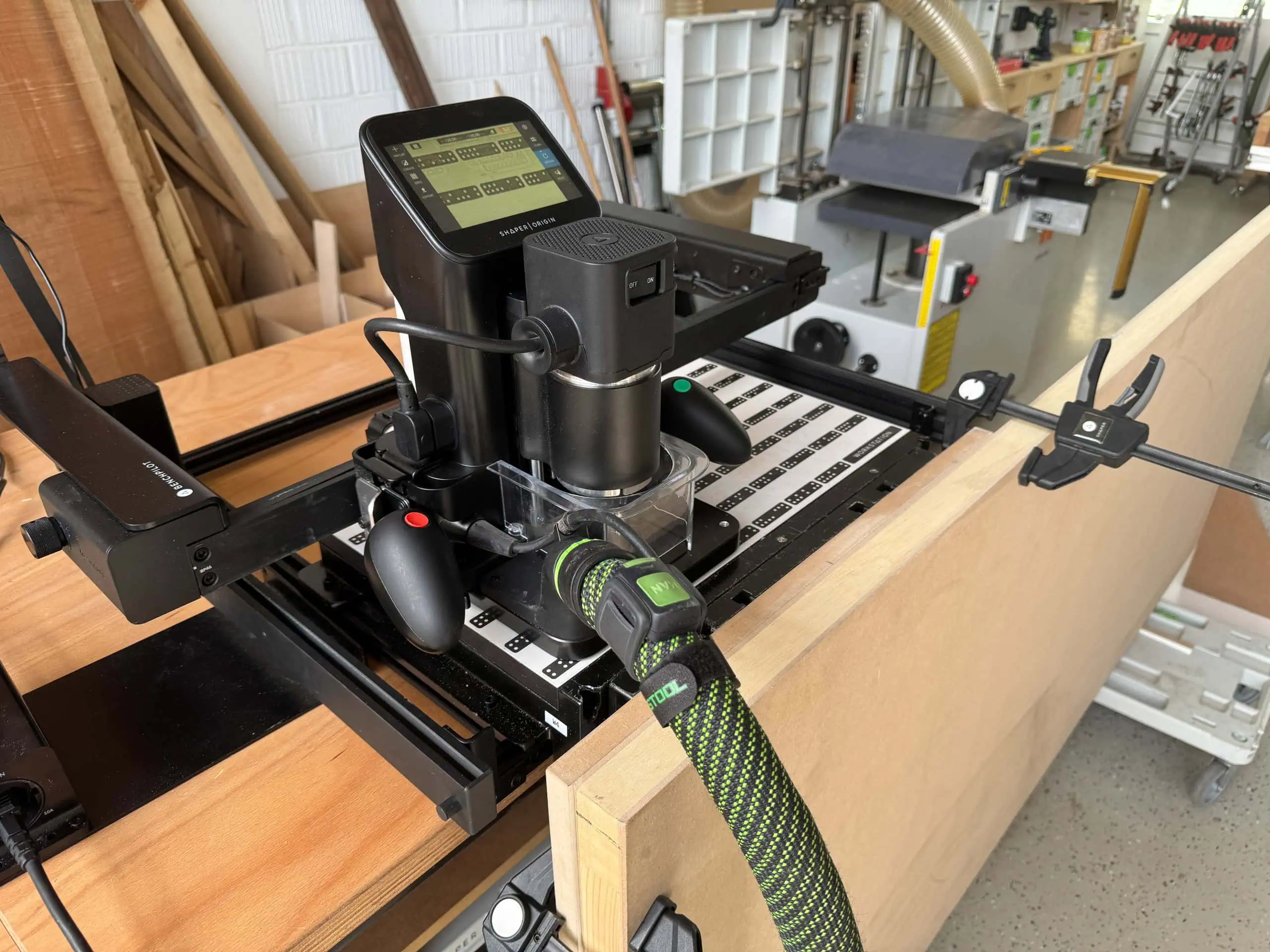

Das Türblatt wird auf Rollwägen an den Arbeitsplatz gestellt und mit Zwingen befestigt. Anschließend lässt sich der Supporter so weit in der Höhe verstellen, bis Werkstück und Arbeitsbereich bündig zueinander ausgerichtet sind.

Statt die eigene Körperhaltung an eine feste Arbeitshöhe anzupassen, wird damit der Arbeitsplatz an die jeweilige Aufgabe angepasst.

2. Arbeitsbereich erfassen und Fräsdaten positionieren

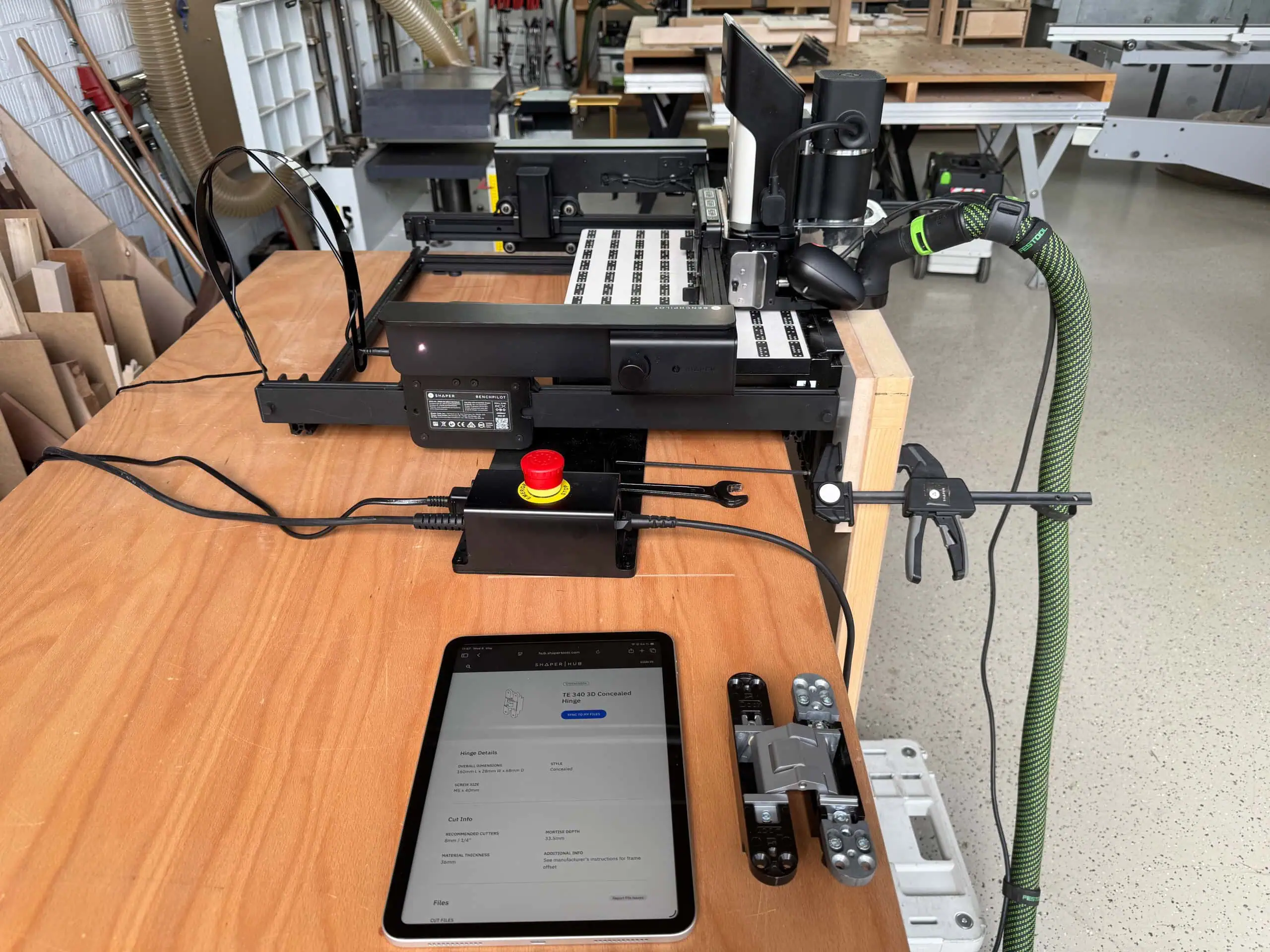

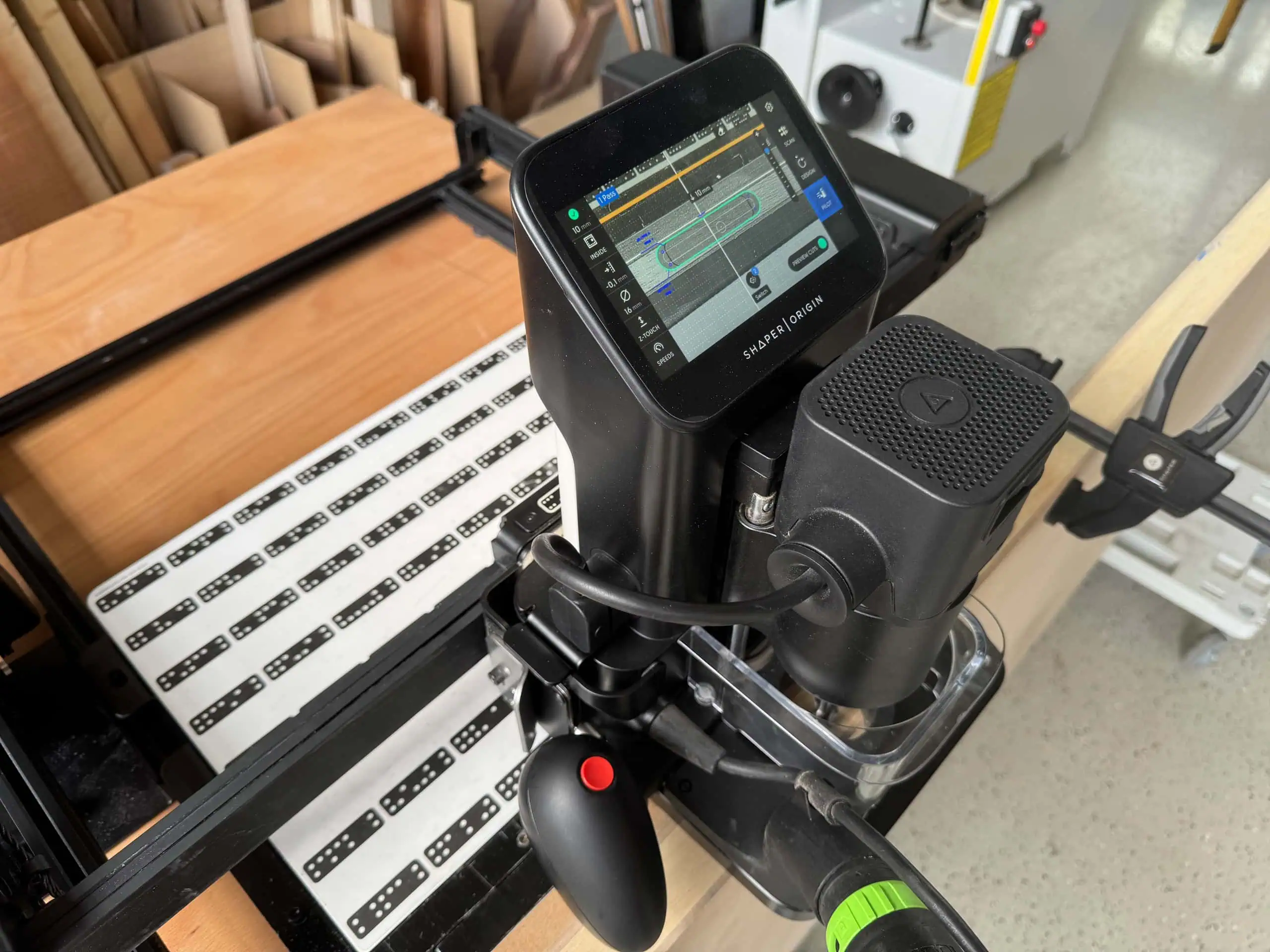

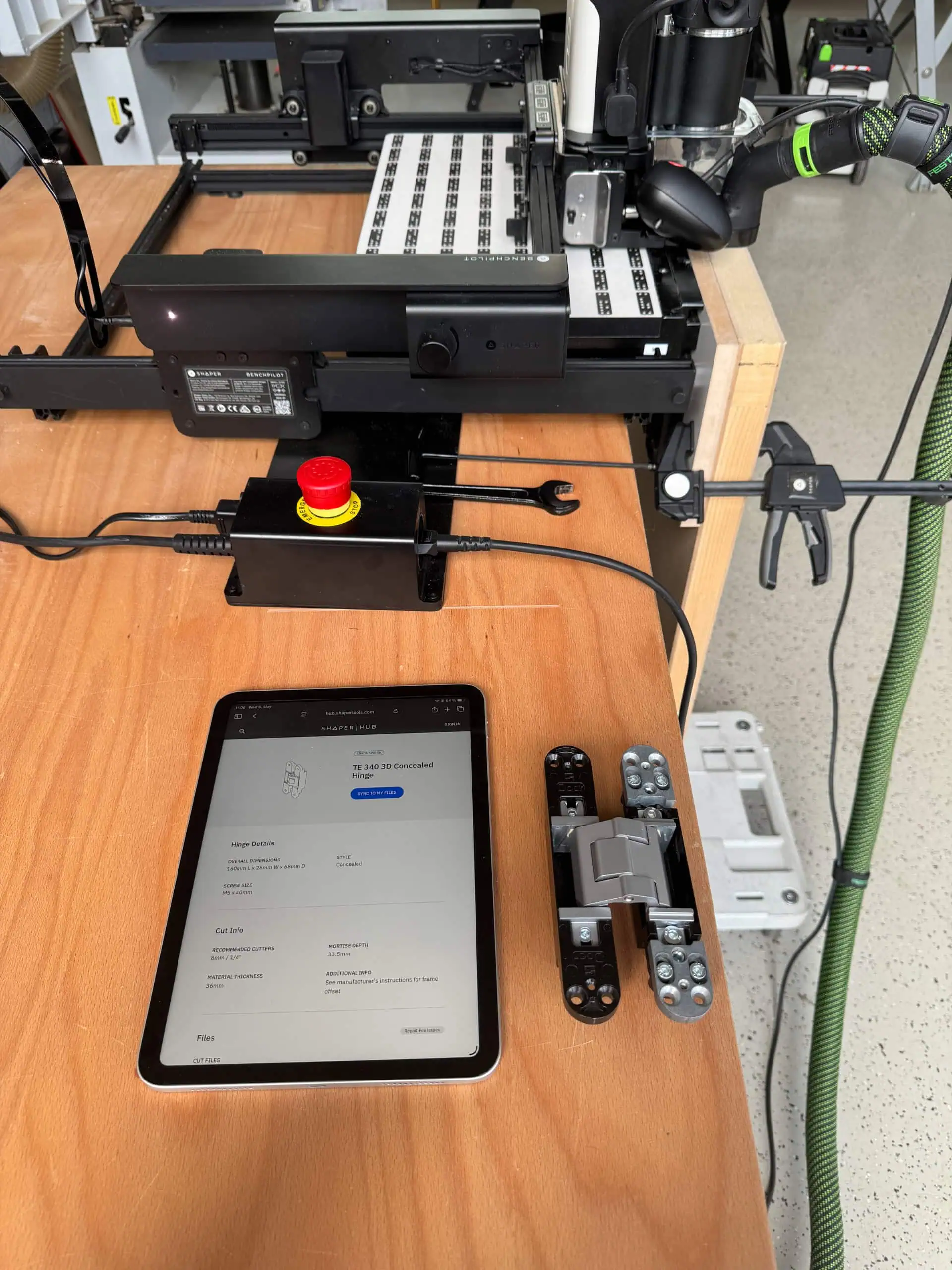

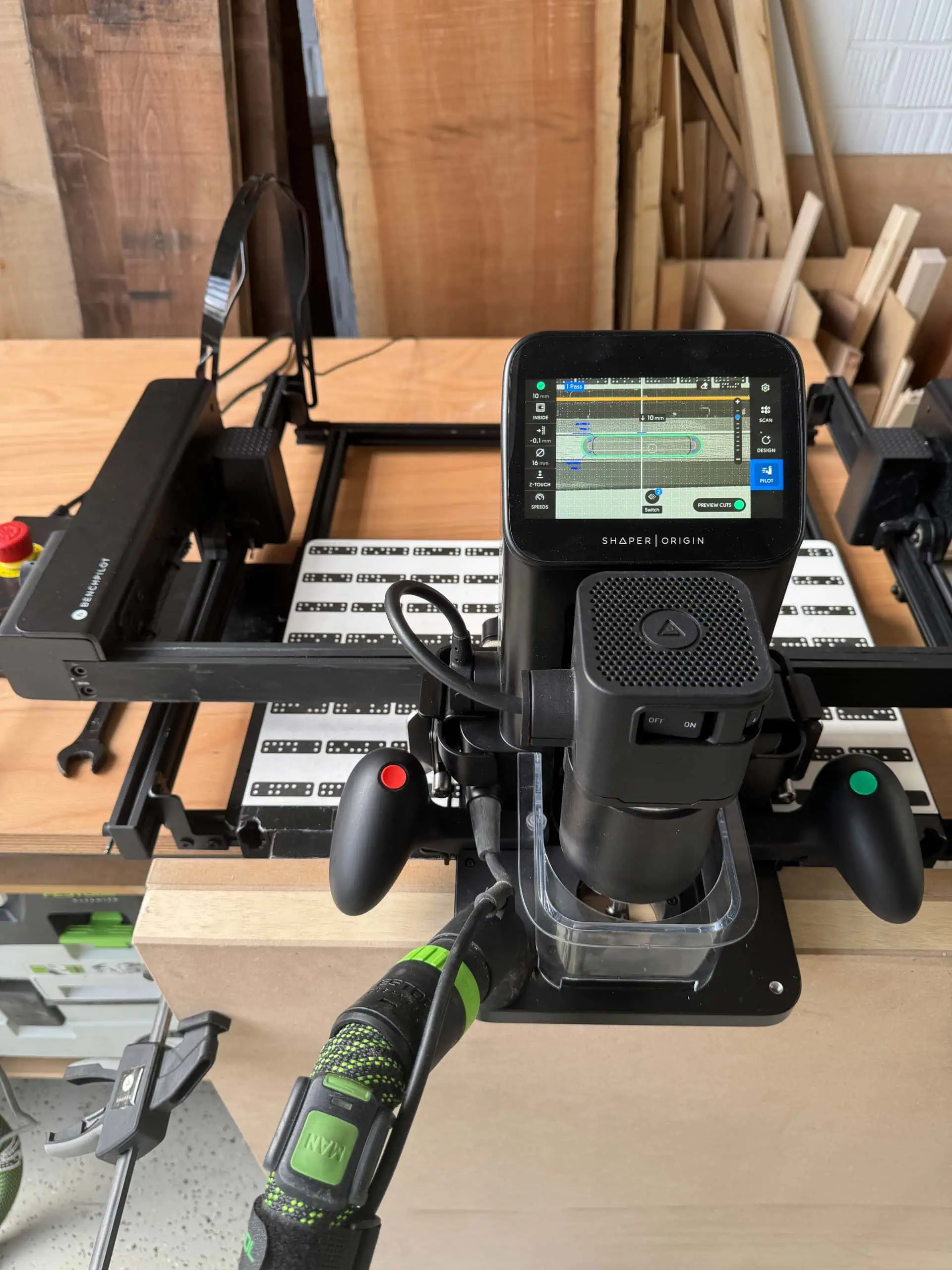

Anschließend wird der Arbeitsbereich mit Origin gescannt und gerastert. Die benötigten Fräsdaten für das Türband können aus dem ShaperHub geladen und auf dem digitalen Arbeitsbereich positioniert werden.

3. Fräsvorgang mit BenchPilot durchführen

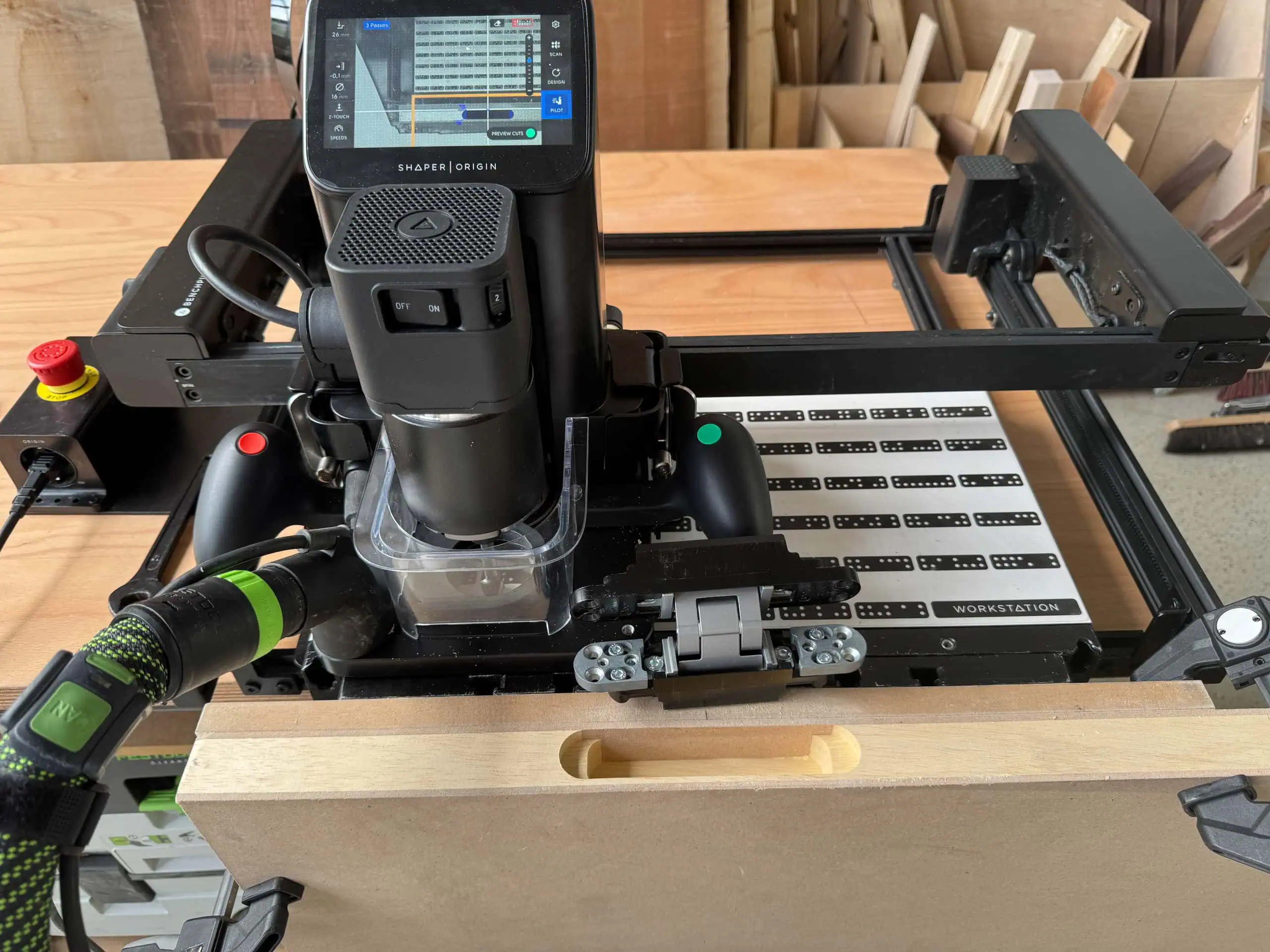

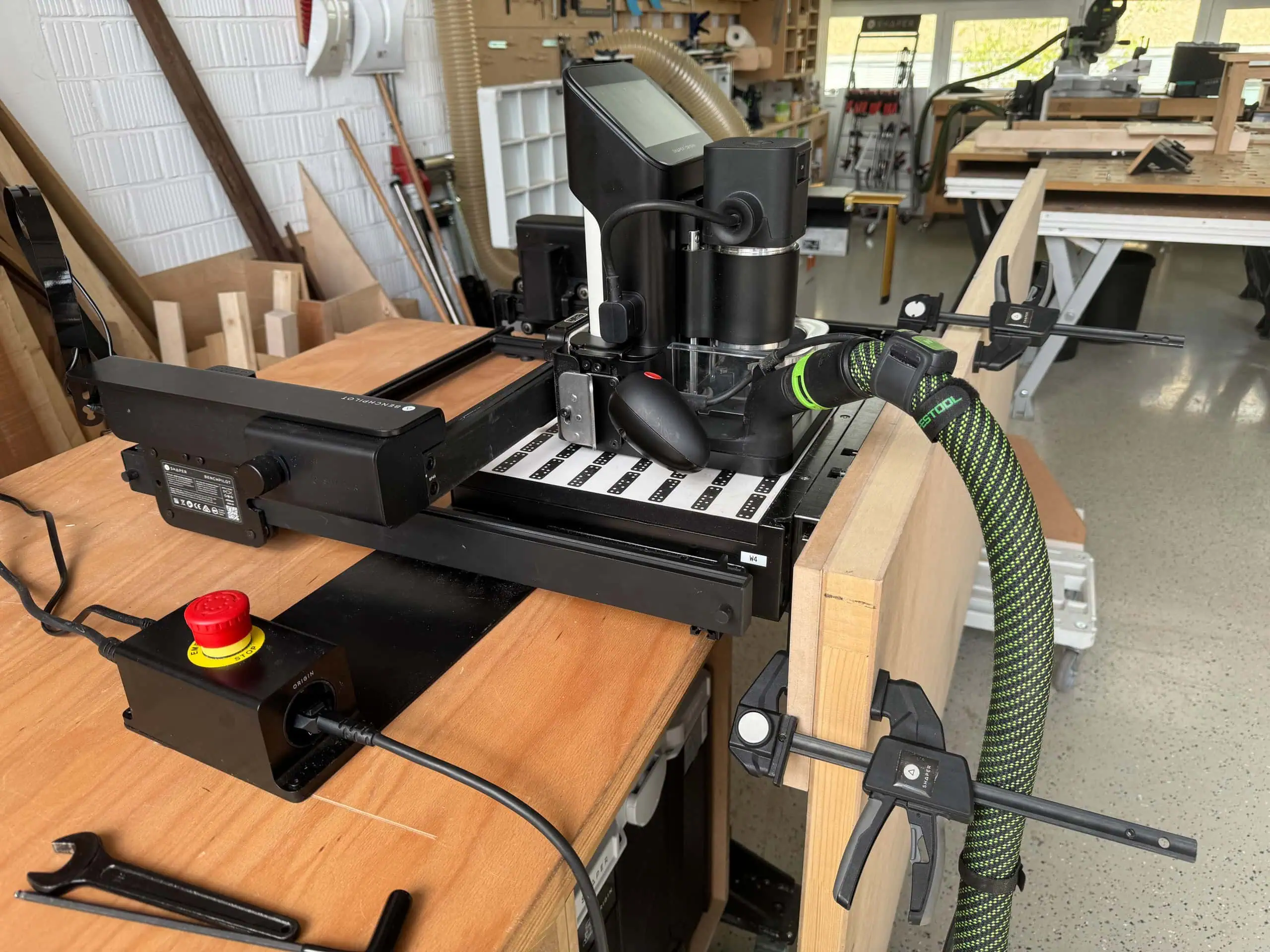

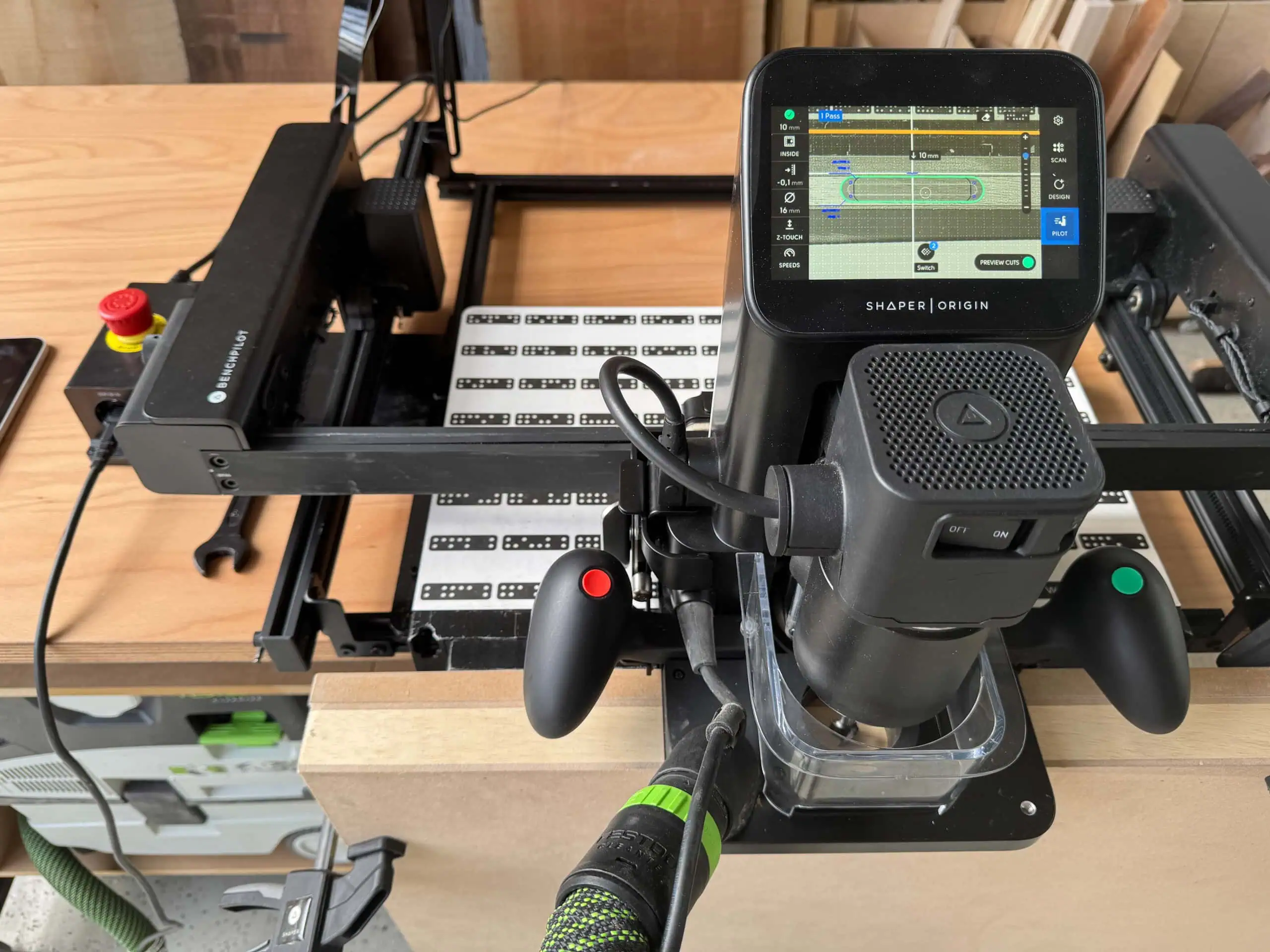

In Verbindung mit BenchPilot wird die handgeführte CNC-Oberfräse um einen gesteuerten Vorschub ergänzt. Die Vorschubgeschwindigkeit lässt sich am BenchPilot einstellen.

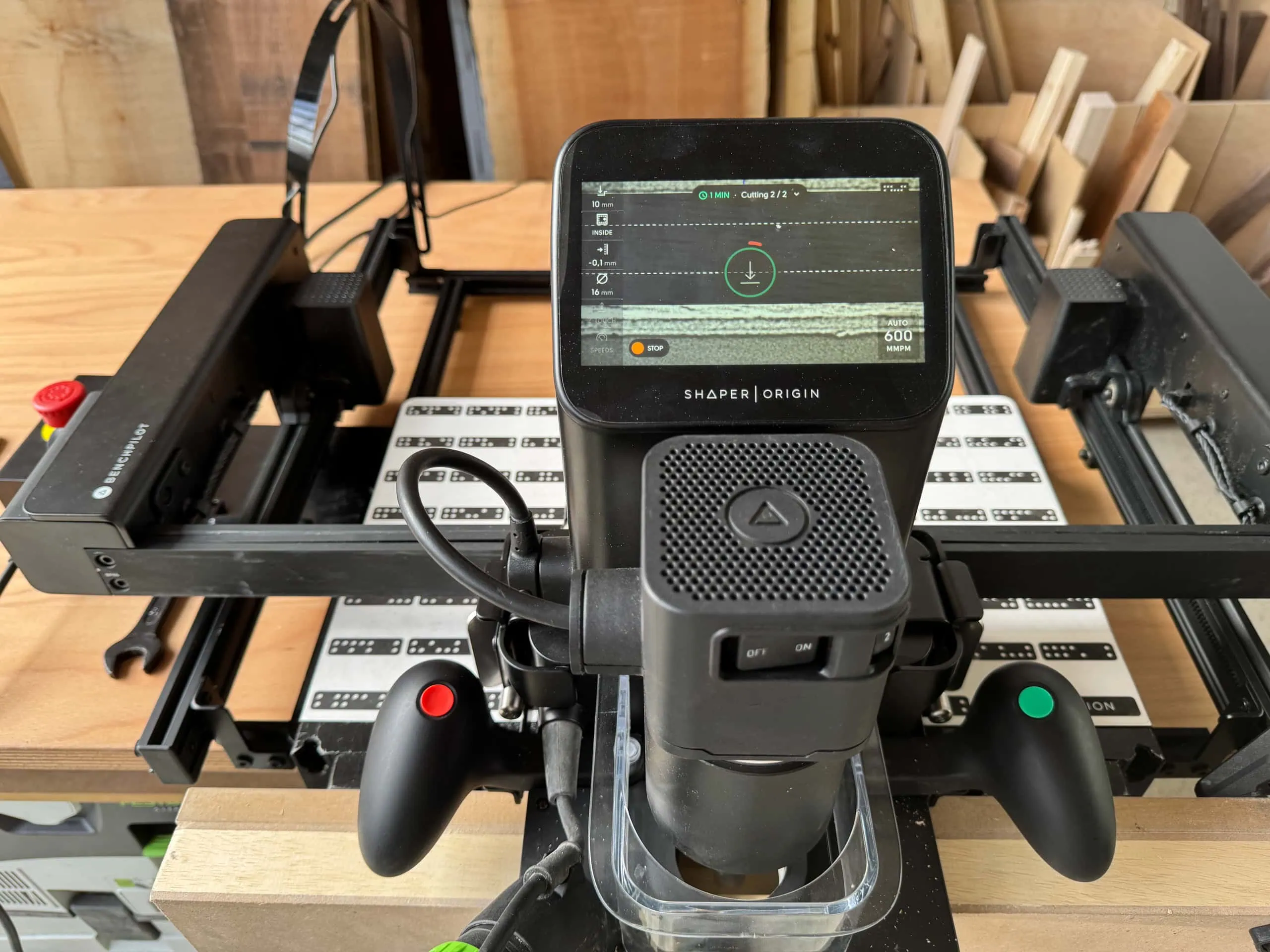

Im dokumentierten Praxisbeispiel wird die Tasche für das Türband mit einem 16-mm-Fräser ausgearbeitet. Ein abschließender Schlichtdurchgang sorgt für ein sauberes Fräsbild.

4. Passgenau zum fertigen Ergebnis

Nach dem Fräsen kann das Türband in die vorbereitete Tasche eingesetzt und befestigt werden.

So ergänzen sich beide Systeme: Shaper unterstützt den präzisen Fräsprozess, der Beck-Arbeitstisch ermöglicht die passende Positionierung und Arbeitshöhe.

Ein Arbeitsplatz, der sich an die Werkstatt anpassen lässt

Die gemeinsame Lösung von Shaper und Beck zeigt, wie aus einem höhenverstellbaren Arbeitstisch ein auf den konkreten Arbeitsprozess zugeschnittener Werkstattplatz entstehen kann.

Die Höhenverstellung unterstützt eine ergonomische Arbeitshaltung. Die Rollen schaffen Flexibilität innerhalb der Werkstatt. Gleichzeitig können Maschinen, Absaugung und Zubehör direkt am Arbeitsplatz untergebracht werden.

Und weil das Innenleben individuell geplant und gefertigt werden kann, lässt sich das Konzept auf unterschiedliche Werkstätten, Geräteausstattungen und persönliche Anforderungen übertragen.
